Câble

	Acier
	Antigiratoire
	Plastifié
	Inoxydable

Chaîne

	Ordinaire
	De levage Classe 80 et 100
	Inoxydable

Cordage

	Nylon
	Polypropylène
	Chanvre

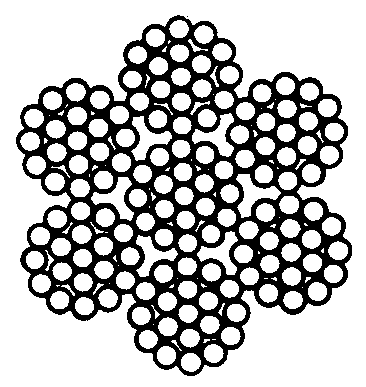

Câble acier

Charge de rupture d'un câble suivant sa composition.
Coefficient de sécurité = 5

Diamètre câble	Charge de rupture 180KgF/mm² 6 x 19 + AT	Charge de rupture 180KgF/mm² 6 x 37 + AT	Charge de rupture 180KgF/mm² 7 x 7	Charge de rupture 180KgF/mm² 7 x 19
1.5			140
2			330
2.5			530
3	500		720	720
4	890		1260	1270
4.8				1750
5	1390		1790	1880
5.5				2380
6	2000		2580	2730
6.4				3120
7	2850			3250
8	3550	3400		4240
9	4490	4310		5370
10	5540	5320		6630
11	6710	6440
12	7980	7660		9550
13	9370	9990
14	10900	10400		12950
16	14200	13600		16940
18	18000	17200		21370
20		21300
22		25700
24		30600
26		36000
28		41700

CONTACTEZ-NOUS

Câble antigiratoire

19 torons de 7 fils

Diamètre câble en m/m	Poids Kg/m	charge de rupture en KgF
4	0,064	1180
4.5	0,070	1325
5	0,094	1700
6	0,162	2440
6.5	0,166	2840
7	0,197	3700
7.5	0,222	3900
8	0,250	4730
9	0,306	5900
10	0,402	7300
10.5	0,430	8100
11	0,477	8800
12	0,561	10000
13	0,679	12000
14	0,813	14100
15	0,905	16600
16	0,975	18400
17	1,160	20600
18	1,309	22900
19	1,450	25100

CONTACTEZ-NOUS

Câble plastifié - PVC Cristal-


7 X 7	7 X 19	6 X 37

Diamètre câble	Diamètre final	Construction	Poids en kg
1.5	2.5	7X7	0.013
1.5	4	7X7	0.023
2	3	7X7	0.021
2.5	4	7X7	0.035
3	4	7X7	0.041
3	5	7X7	0.050
4	5	7X7	0.070
4	5	7X19	0.075
4	6	7X7	0.081
4	6.5	7X19	0.085
4	6.5	7X7	0.089
5	6.5	7X19	0.085
5	6.5	7X7	0.406
5	7	7X19	0.106
5.5	7	7X19	0.114
6	7.5	7X19	0.153
6	8	7X19	0.161
8	10	7X19	0.279
10	12	7X19	0.406
12	14	7X19	0.671
13	16	6X37	0.652

CONTACTEZ-NOUS

Câble inoxydable

Charge de rupture d'un câble suivant sa composition.
Coefficient de sécurité = 5

Diamètre câble	Charge de rupture KgF 1 x 19	Charge de rupture KgF 7 x 7	Charge de rupture KgF 7 x 19
1	84	60
1.5		130
2	340	230	220
2.5	550	380	360
3	750	500	600
3.5	1070
4	1400	1000	950
5	2100	1600	1400
5.5			1980
6	3000	2200	2100
7	4100	3200	3100
8	5400	4100	3400
10	8500		5310
12	12250		7650
14	14000		10400
14	18400		13600

CONTACTEZ-NOUS

Chaîne ordinaire : Norme 26020
Chaîne polie, zinguée ou inox.

Diam. m/m	Dimensions intérieures	Dimensions extérieures	Poids en Kg/ml	Charge de rupture en DaN
2.5	24 x 5	29 x 10	0.10	200
3	26 x 6	32 x 12	0.15	280
3.5	28 x 7	35 x 14	0.20	385
4	32 x 8	40 x 16	0.27	500
4.5	34 x 9	43 x 18	0.35	630
5	35 x 10	45 x 20	0.43	775
6	42 x 12	54 x 24	0.63	1.150
7	49 x 14	63 x 28	0.86	1.500
8	52 x 16	68 x 32	1.10	2.000
10	65 x 20	85 x 20	1.75	3.100
12	78 x 24	102 x 48	2.55	4.500

CONTACTEZ-NOUS

Chaîne de levage Norme 26011 - 26012
Coefficient de sécurité = 4 - Classe 80

Diam. m/m	Dimensions intérieures norme26011	Dimensions intérieures norme26012	Charge de rupture en Dan Norme26011	Charge de rupture en Dan Norme26012
5	15 x 6.5	17.5 x 7	3120	3120
6	18 x 7.8	21 x 8.4	4480	4480
7	21 x 9.1	24.5 x 9.8	6160	6160
8	24 x 10.4	28 x 11.2	8000	8000
10	30 x 12.7	35 x 14	12560	12560
12	36 x 15.6	42 x 16.8	18080	18080
13	39 x 16.9		21200
14	42 x 18.2	49 x 19.6	24640	24640
16	48 x 20.8	56 x 22.4	32160	32160
18	54 x 23.4	63 x 26	40712	40712
20	60 x 26	70 x 30	50264	50264
22	66 x 28.6	77 x 34	60824	60824

Chaîne de levage Classe 100

d m/m	Charge Maxi T	P m/m	Poids Kg/m
6	1.40	18	0.80
7	2.00	30	1.09
8	2.50	24	1.50
10	4.00	30	2.2
13	6.70	39	3.62
16	10.00	48	5.42
19	14.00	57	7.96
23	21.00	69	11.83
26	27.00	78	14.99

CONTACTEZ-NOUS

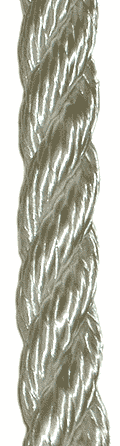

Cordage nylon - Polypropylène - Chanvre

Tableau comparatif des résistances, selon la norme
AFNOR G.36012-36013-36015

Diam. en m/m	NYLON poids/m	NYLON Résistance en DaN	POLY. poids/m	POLY. Résistance en DaN
4	11 g	320
5	16,5 g	500
6	23,7 g	750	17 g	550
7	32 g	1020
8	42 g	1350	30 g	960
9	53 g	1700
10	65 g	2080	45 g	1425
11	79 g	2500
12	94 g	3000	65 g	2030
13	111 g	3500
14	128 g	4100	90 g	2790
16	166 g	5300	115 g	3500
18	210 g	6700	148 g	4450
20	260 g	8300	180 g	5370
22	315 g	10000	220 g	6500
25	375 g	12000	260 g	7600
28	510 g	15800	355 g	10100
32	665 g	20000	460 g	12800
36	840 g	24800	585 g	16100
40	1040 g	30000	720 g	19400

CONTACTEZ-NOUS

Cordages chanvre

Diam. en m/m	POIDS poids/m	QUALITE A Résistance en DaN	QUALITE B Résistance en DaN	QUALITE C Résistance en DaN
8	0.048	540	486	394
10	0.076	835	760	610
12	0.108	1200	1090	875
14	0.147	1625	1470	1185
16	0.193	2115	1920	1535
18	0.243	2675	2430	1925
20	0.300	3300	3000	2345
22	0.363	3990	3620	2800
25	0.469	5125	4660	3535
28	0.588	6400	5820	4330
30	0.675	7355	6680	4860
32	0.758	8320	7555	5450
36	0.960	10420	9485	6585
40	1.185	12740	11620	8000
45	1.480	16000	14540	10000
50	1.825	19450	17700	12200
53	2.051	21750	19700
60	2.600	27250	25000
