EMBOUTS A SERTIR
- ZINGUES OU GALVANISES -
ACIER AF50 (R 50/60Kg/mm²)

.

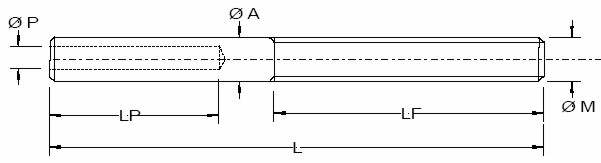

TERMINAISON AVEC FILETAGE (Pièce zinguée)

.

.
Diam Câble
Diam M
Charge Rupture
LF
L
Diam P
LP
5
10
2T5
75
130
6
50
6
12
3T3
75
140
7
50
7
12
3T3
75
140
8
50
8
14
5T2
85
185
9
65
9
16
6T
90
215
10
70
10
20 ou 16
10T
120
270
11
80
11
20
10T
120
270
12
90
12
24
15T
145
310
13
95
14
24
15T
145
310
15
100
16
27
19T
170
350
17
115
18
30
22T
190
410
19
135
20
30
22T
190
410
21
140
22
34
26T
200
430
23
160

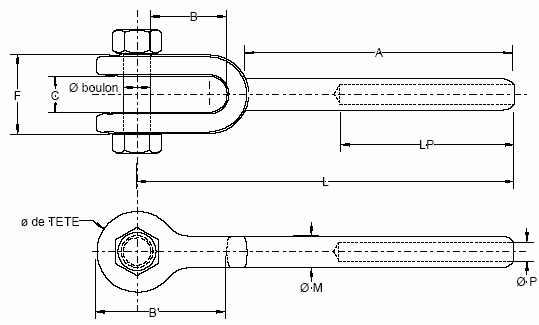

TERMINAISON AVEC CHAPE ACIER ZINGUEE

. .
Diam Câble
Diam chape
Charge Rupture
Diam A
B
C
L
Diam P
LP

D
Dimensions tête
de chape- ext.
Diamètre tête de chape ext.
.
5
10
2T5
8
26.5
12
111
6
50
26
Ø18
6
12
3T3
10
32
14
136
7
50
31
Ø23
7
12
3T3
10
32
14
136
8
50
31
Ø23
8
14
5T2
12
34
16
169
9
65
35
Ø25
9
16
6T
14
38
20
190
10
70
40
Ø30
10
20
10T
16
52
25
231
11
80
50
Ø37
11
20
10T
16
52
25
231
12
90
61
Ø43
12
24
15T
20
57.5
30
253
13
95
61
Ø43
14
24
15T
20
57.5
30
253
15
100
61
Ø43
16
27
19T
22
61
30
271
17
115
60
Ø48
18
30
22T
24
76.5
35
302
19
135
69
Ø55
20
30
22T
24
76.5
35
302
21
140
69
Ø55
22
35
26T
27
79
38
347
23
160
80
Ø65

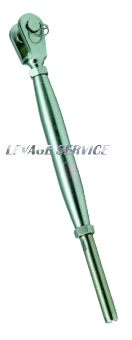

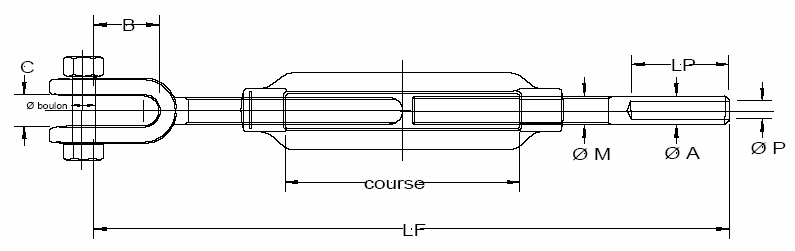

TENDEUR A SERTIR ACIER ZINGUE

DIAM
CABLE
Diam. M
Rupture en kg
Course
Diam
Boulon A
B
 C LF
5 mm
10
2000
84
8
26
 12 232
6 mm
12
3300
102
10
32
 14 274
7 mm
12
3300
102
10
32
 14 274
8 mm
14
5200
115
12
34
 16 339
10 mm
20
10000
164
16
52
 25 482
12 mm
24
15000
185
20
57
 30 543
14 mm
24
15000
185
20
57
 30 543
16 mm
27
19000
214
22
61
 30 605
18 mm
30
22000
236
24
76
 35 700
20 mm
30
22000
236
24
76
35
700
22 mm
35
26000
268
27
79
38
765
.

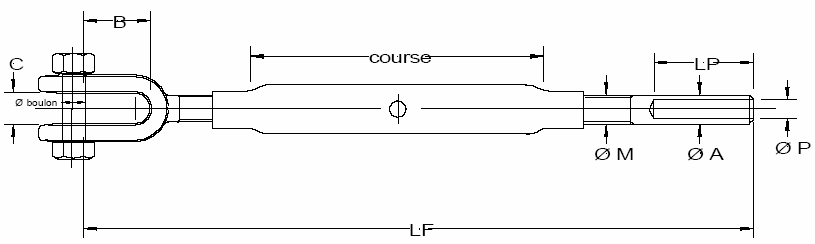

RIDOIR A SERTIR ACIER ZINGUE

.
DIAM
CABLE
Diam. M
Rupture en kg
Course
Diam
Boulon A
B
 C LF
5 mm
10
2000
104
8
26
 12 260
6 mm
12
3300
137
10
32
 14 312
7 mm
12
3300
137
10
32
 14 312
8 mm
14
5200
175
12
34
 16 401
10 mm
20
10000
236
16
52
 25 555
12 mm
24
15000
260
20
57
 30 627
14 mm
24
15000
260
20
57
 30 627
16 mm
27
19000
275
22
61
 30 667
18 mm
30
22000
282
24
76
 35 745
20 mm
30
22000
282
24
76
35
745
22 mm
35
26000
280
27
79
38
785





EMBOUTS A SERTIR
- INOXYDABLES -

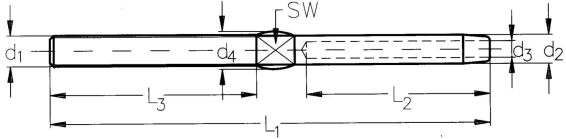

TERMINAISON AVEC FILETAGE INOXYDABLE

.



STANDARD
.

DIAM
CABLE
D1
D2
D3
L1
L2
L3
4 mm
6
7.5
4.2
110
45
48
4 mm
8
7.5
4.2
117
45
57
5 mm
8
9
5.2
123
51
57
5 mm
10
9
5.2
130
51
63
6 mm
10
12.5
6.2
145
64
63
6 mm
12
12.5
6.2
162
64
80
7 mm
14
14.2
7.2
180
70
89
8 mm
16
16
8.2
203
83
100
10 mm
20
17.8
10.2
230
89
120
12 mm
20
21.4
12.2
260
120
120
14 mm
22
25
14.2
300
140
140
16 mm
22
28
17
333
160
140
16 mm
24
28
17
363
160
170
19 mm
27
34.5
20
425
200
180
22 mm
30
40.5
23.5
480
230
200
26 mm
36
46
27.5
550
280
220

MINI
.

DIAM
CABLE
D1
D2
D3
D4
L1
L2
L3
4 mm
M 6
7.5
4.3
8.5
75
35
30
5 mm
M 8
9
5.3
10.5
80
40
30
6 mm
M 10
12.5
6.3
14.0
105
50
40
8 mm
M12
16
8.3
14
115
55
50
10 mm
M16
17.8
10.5
17.8
215
88
100
...
SUPER MINI
.
SUPER MINI ALLONGEE
.
DIAM
CABLE
D1
D2
D3
D4
L1
L2
L3
4 mm
M 5
6.5
4.3
5.5
52
22
25
5 mm
M 6
7.5
5.3
6.4
63
25
30
6 mm
M 8
9.0
6.3
7.8
68
 30
30
8 mm
 M10 12.5 8.5 10.8 88 40 40
DIAM
CABLE
D1
D2
D3
D4
L1
L2
L3
4 mm
M 5
6.5
4.3
5.5
77
22
50
5 mm
M 6
7.5
5.3
6.4
93
25
60
6 mm
M 8
9.0
6.3
7.8
98
30
60
8 mm
M10
12.5
8.5
10.8
128
40
80

...

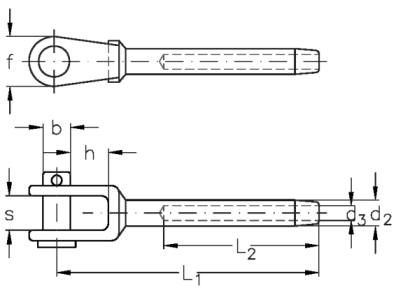

TERMINAISON AVEC CHAPE INOXYDABLE.

.

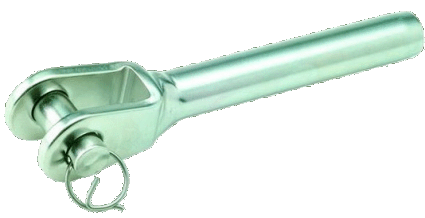

CHAPE FIXE INOXYDABLE

.

CHAPE ARTICULEE INOXYDABLE

DIAM
CABLE
D2
L1
L2
h
S
B
F
L5
P2
L4
4
7.5
76
45
11
10
7.9
17.5
.
.
.
4
7.5
64
35
8
8
6
17.5
.
.
.
4
7.5
45
.
8
.
15
11
89
5
9
85
52
13
12
9
20
.
.
.
5
9
71
40
11
11
8
20
.
.
.
5
9
64
.
.
9.5
.
11
13
104
6
12.5
108
63
22
13
12
24
.
.
.
6
12.5
86
50
13
12
9
24
.
.
.
6
9.0
58
30
11
11
8
24
.
.
.
6
12.6
.
64
.
.
11 ou 12
.
15
15 ou 18
130
7
14.2
114
70
22
14
12.5
24
.
.
.
7
14.2
.
70
.
.
12
.
15
18
140
8
16
146
80
22
15
13.9
32
.
.
.
8
16
.
83
.
.
14
.
27
24
168
10
17.8
153
90
24
18
15.9
34
.
.
.
10
17.8
.
89
.
.
14
.
27
24
190
12
20
189
105
41.0
24
19
42.3
.
.
.
12
20
.
105
.
.
19
.
27
24
215
14
25
246 ou 232
140
32 ou 46.5
30
19 ou 22
45
.
.
.
16
28
264
160
49.5
30
25
.
.
.
.
19*
366
190
35.9
28.6
28.2
.
.
.
.
22*
417
242
44.5
31.8
31.6
.
.
.
.
26*
484
290
52.5
34.9
34.6
.
.
.
.

* chape usiné

.

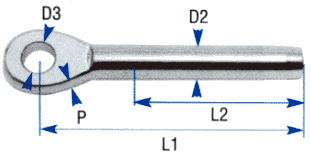

TERMINAISON AVEC OEIL INOXYDABLE

.
DIAM
CABLE
D2
L1
L2
D3
P
4
7.5
67
45
8.5
5
5
9
76
52
10.5
6
6
12.5
94
63
13
8
6
12.5
105
63
13.2
10
7
14.2
104
70
13
9
8
16
118
83
14.5
10
8
16
141
83
16.5
12
10
17.8
140
89
16.3
11
10
17.8
165
100
16.3
16
10
17.8
165
100
19.5
16
12
20
160
105
19.3
15
12
21.4
185
120
19.3
15
14
25
220
140
23
18
16
28
260
160
26
20
19
34.5
302
200
28.5
25
22
40.4
348
230
33
30
26
46
400
280
36
30



.
.

POSITIONNEUR D'ANGLE

FILET.
d
d1
d2
w

h
poteau plat
h
poteau rond
M4 - M6
6.4
13
20
25° A 45°
9.5.A10.5
12 A 13
M8-M10
10.6
18
24
25° A 45°
14 A 15
16 A 18



. .



TERMINAISON A TETE FRAISEE ET BOMBEE INOXYDABLE

.
diam câble
d1
d2
d3
L2
L1
Bonbée
L1
Fraisée
h
Bombée
h
Fraisée
4
10.9
6.5
4.3
22
27
29
2.20
2.5
5
12.5
7.5
5.3
25
30
32.5
2.50
3.0
6
15.0
9.0
6.3
30
35
38.0
3.00
4.0
.



SERTISSAGE MANUEL INOXYDABLE

.

TERMINAISON MANUEL POSSIBLE POUR LES DIAMETRE DE 4 A 12M/M.
UTILISATION AVEC UN CABLE DE 7 TORONS DE 7 FILS OU 7 TORONS DE 19 FILS.

TERMINAISON A CHAPE, A OEIL, AVEC FILETAGE
.

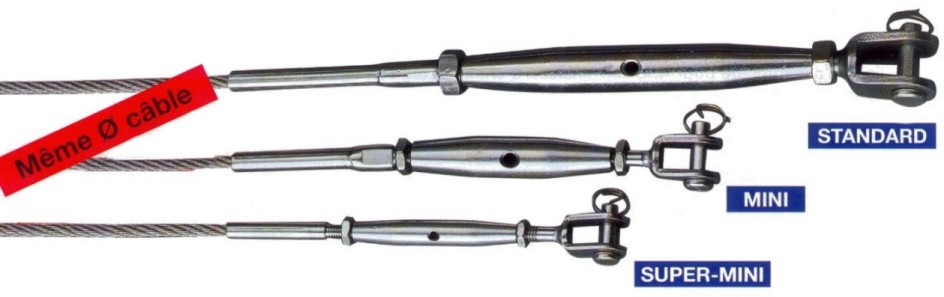

RIDOIRS A SERTIR (CORPS OUVERT OU FERME) INOXYDABLE

.

.

STANDARD
MINI

DIAM
CABLE
D1
L
L1
A
B
4 mm
M 8
105
200
10
8
5 mm
M10
125
225
12
9
6 mm
M12
150
280
13
12
7 mm
M14
165
320
14
12.5
8 mm
M16
190
390
17
16
10 mm
M20
210
415
20
19
12 mm
M20
220
602
24
19
14 mm
M22
270
728
30
22
16 mm
M22
270
753
30
22
DIAM
CABLE
D1
L
L1
A
B
4 mm
M 5
60
158
8
6
5 mm
M 6
60
169
11
8
6 mm
M 8
80
220
12
9

SUPER MINI

DIAM
CABLE
D1
L
L1
A
B
4 mm
M 5
50
88
7
5
5 mm
M 6
60
118
8
6
6 mm
M 8
60
130
11
8
.

.

.
