POTENCES

.

.

Palonnier LEVAGE SERVICE utilisé dans l'armée de terre



PALONNIERS



PORTIQUES D'ATELIER - TRIPODES



.

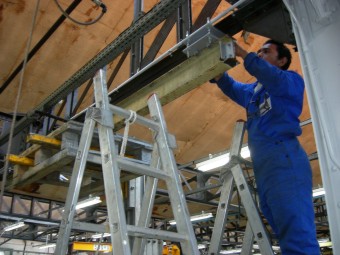

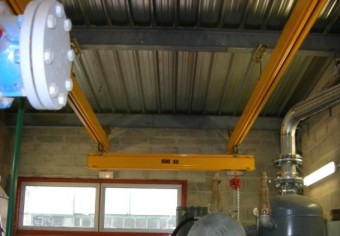

LEVAGE SERVICE éffectue le montage de ces appareils sur site

.

. .

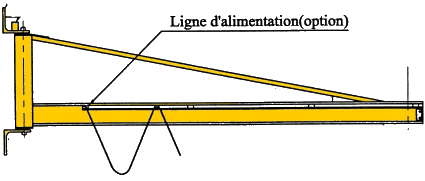

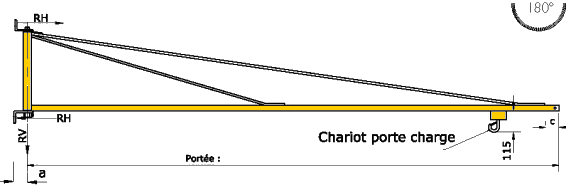

MODELE PMTL ( Type porte-outil )

.

Potence murale type PMTl pour service intérieur, à rotation 180°
Ce type de potence ne peut pas être motorisé.
Fixation par boulons M20 classe 10.9 (non fournis).
vitesse de levage maximum = 8m/m
Capacité de 150 kg à 2000 kg
Chariot porte câble inclus

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

.



MODELE PMTC

.

Potence murale type PMTC profil creux pour service intérieur, à rotation 180°
Modèle économique, construction légère
Ce type de potence ne peut pas être motorisé.
Fixation par boulons M24 classe 10.9 (non fournis).
vitesse de levage maximum = 8m/m
Capacité de 150 kg à 2000 kg

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Pour les potences fixées sur des murs ou des poteaux, nous ne pouvons en aucun cas garantir la résistance et rigidité du support sur tout l'angle de rotation. Il convient de faire vérifier celles-ci en fonction des éfforts horizontaux et verticaux.

.

MODELE PMT

. .



Potence murale type PMT pour service intérieur, à rotation 180°, à flèche triangulée.

Modèle économique, construction légère

Ce type de potence ne peut pas être motorisé.

Fixation par boulons M24 classe 10.9 (non fournis).

PROTECTION : Système 2 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Pour les potences fixées sur des murs ou des poteaux, nous ne pouvons en aucun cas garantir la résistance et rigidité du support sur tout l'angle de rotation. Il convient de faire vérifier celles-ci en fonction des éfforts horizontaux et verticaux.

.

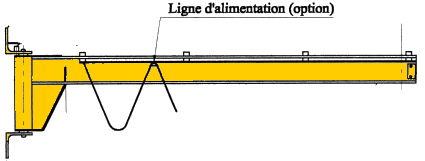

MODELE PMI

.

Potence murale type PMI pour service intérieur, à rotation 180°, à flèche inversée.

Fixation par boulons M24 ou M27 classe 10.9 suivant le tonnage (non fournis).

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Pour les potences fixées sur des murs ou des poteaux, nous ne pouvons en aucun cas garantir la résistance et rigidité du support sur tout l'angle de rotation. Il convient de faire vérifier celles-ci en fonction des éfforts horizontaux et verticaux.

.

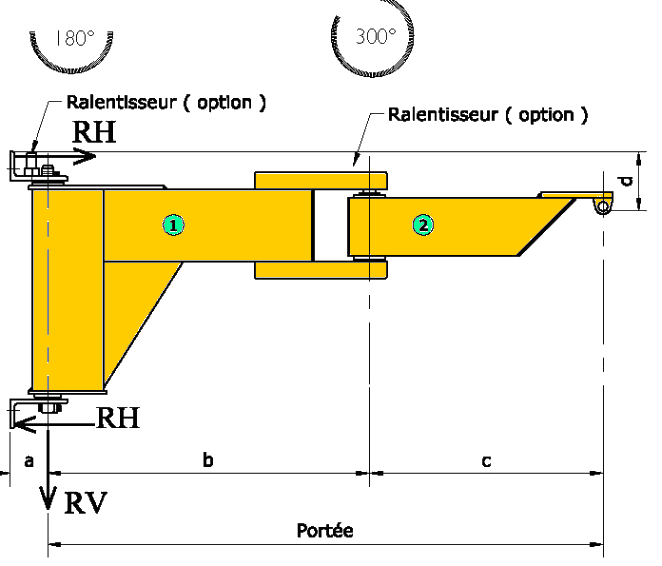

MODELE PMA

.

Potence murale type PMA pour service intérieur, à rotation 180° pour le bras 1 et 300° pour le bras 2

Fixation par boulons M24 ou M27 classe 10.9 suivant le tonnage (non fournis).

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Pour les potences fixées sur des murs ou des poteaux, nous ne pouvons en aucun cas garantir la résistance et rigidité du support sur tout l'angle de rotation. Il convient de faire vérifier celles-ci en fonction des éfforts horizontaux et verticaux.

.

MODELE PFTC

.

HSF standard = 2.5 mètres adaptable en + ou -
Potence type PFTC pour service intérieur, à rotation partielle 270° à flèche triangulée.
Ce type de potence ne peut pas être motorisée.
Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur
Sans dépasser 1/100ème de la portée seule.
Chariot porte palan inclus, Ligne d'alimentation incluse

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Il est vivement conseillé d'utiliser les kits d'ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n'engage pas notre responsabilité.

.

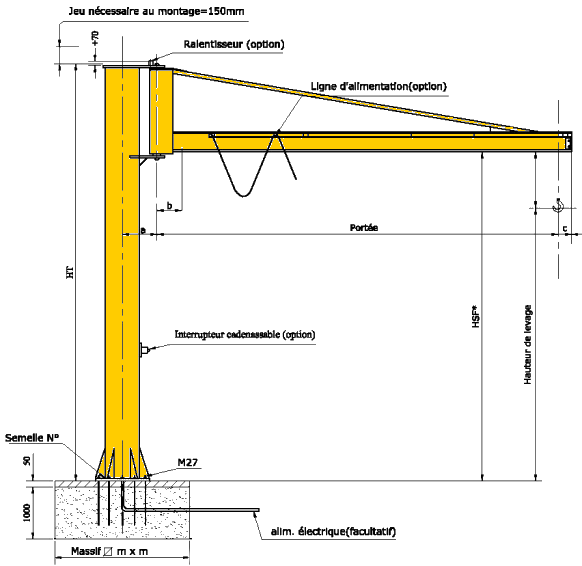

MODELE PFT

.

HSF standard = 2.5 mètres adaptable en + ou -
Potence type PFT pour service intérieur, à rotation partielle 270° à flèche triangulée.
Ce type de potence ne peut pas être motorisée.
Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur
Sans dépasser 1/100ème de la portée seule.
Chariot porte palan inclus, Ligne d'alimentation incluse

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Il est vivement conseillé d'utiliser les kits d'ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n'engage pas notre responsabilité.

.

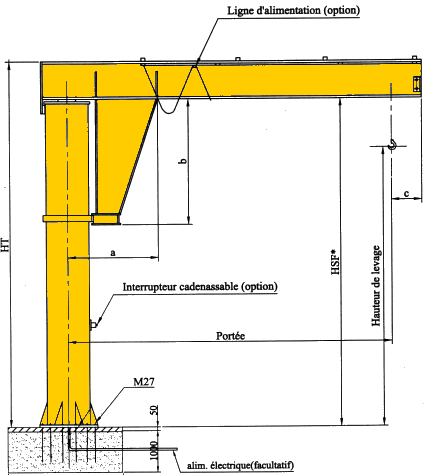

MODELE PFI

.

HSF standard = 2.5 mètres adaptable en + ou -

Potence type PFI pour service intérieur, à rotation partielle 270° à flèche inversée.

Ce type de potence ne peut pas être motorisée.

Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur

Sans dépasser 1/100ème de la portée seule.

PROTECTION : Système 2 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Il est vivement conseillé d'utiliser les kits d'ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n'engage pas notre responsabilité.

.

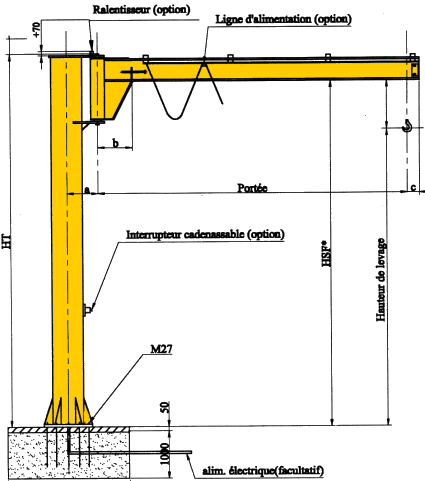

MODELE PRT

.

HSF standard = 3 mètres adaptable en + ou -

Potence type PRT à rotation totale pour service intérieur, à flèche inversée.

Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur

Sans dépasser 1/100ème de la portée seule.

PROTECTION : Système 2 couches, finition jaune RAL 1028

OPTIONS:

FIXATIONS : Il est vivement conseillé d'utiliser les kits d'ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n'engage pas notre responsabilité.

.

MODELE MOTORISE



.

HSF standard = 3 mètres adaptable en + ou -

Potence type PRT à rotation totale pour service intérieur, à flèche inversée.

Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur

Sans dépasser 1/100ème de la portée seule.

Portée maxi 6 mètres, pour une charge maxi de 2500 kgs -Entrainement par friction par l'un des 2 galets dans le boitard situé en partie inférieure du bras de réaction.

Vitesse circonférentielle en bout de bras = 15 m/mn maxi.



PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:

FIXATIONS : Il est vivement conseillé d'utiliser les kits d'ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n'engage pas notre responsabilité.

L'appareillage électrique du moteur n'est pas prévu.

.

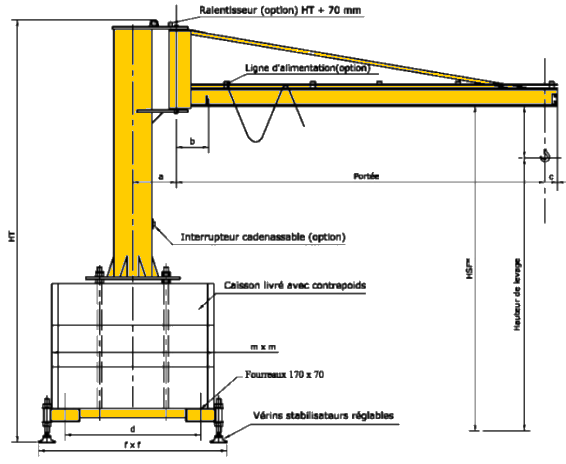

MODELE MOBILE


.



Potence mobile en version PFTC, PFT, PFI, PRT, PFA
HSF standard = 2.5 mètres adaptable en + ou -
Déplaçable au chariot élévateur ou au pont roulant
Fourreaux pour passage de fourches de chariot élévateur.
Flèche théorique sous charge nominale = environ 1/250ème de la portée+hauteur
Sans dépasser 1/100ème de la portée seule.
Cette potence n'est pas dstinée à être déplacée en charge.
Vitesse de levage maxi = 8 m/m - Vitesse de direction maxi = 10m/m

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

.



FABRICATION DE PALONNIERS

. . .

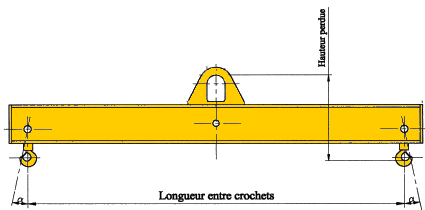

MODELE EN LIGNE

Palonnier fixe à 2 points d'attache

Crochets à linguet de sécurité

Vitesse de levage Maxi 16m/mn

Groupe = FEM5

x = 5°50'

Livré avec son certificat de conformité

PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:

  • Crochets émerillon
  • Points d'attache supplémentaires
  • Peinture autre que RAL 1007
  • Galvanisation à chaud
.

.

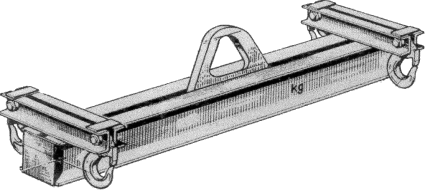

MODELE 4 POINTS

Palonnier fixe à 4 points d'attache

Crochets a linguet de sécurité

Vitesse de levage Maxi 16m/mn

Groupe = FEM5

Livré avec son certificat de conformité

PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:

  • Crochets émerillon
  • Points d'attache supplémentaires
  • Peinture autre que RAL 1007
  • Galvanisation à chaud
.

.

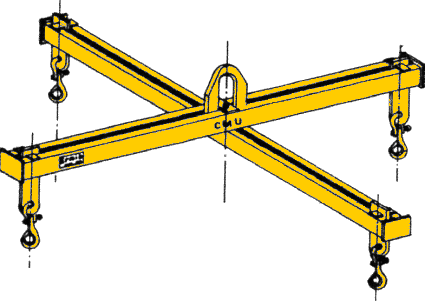

MODELE EN CROIX

Palonnier fixe à 4 points d'attache en croix

Crochets à linguet de sécurité

Vitesse de levage Maxi 16m/mn

Groupe = FEM5

Livré avec son certificat de conformité

PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:

  • Crochets émerillon
  • Peinture autre que RAL 1007
  • Galvanisation à chaud
.

.

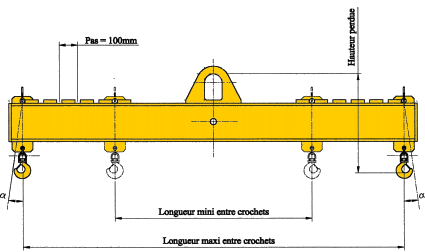

MODELE REGLABLE

.

Palonnier réglable

Réglage des crochets par poignée supérieure

Coefficient de sécurité = 4

Aucune soudure portante

Pas de réglage = 100m/m

Crochets a linguet de sécurité

Vitesse de levage Maxi 16m/mn

Groupe = FEM5

Livré avec son certificat de conformité

PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:

  • Crochets émerillon
  • Peinture autre que RAL 1007
  • Galvanisation à chaud

.

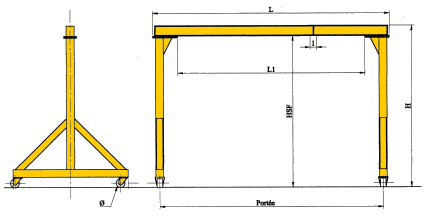

PORTIQUES

Portique d'atelier monté sur roues pivotantes pour service intérieur

NOS PORTIQUES SONT DEPLACABLES EN CHARGE sur sol lisse et propre.

Construction mécano-soudée, démontable en 3 éléments.

Roues en polyamide blanc jusqu'à 2 tonnes et à bandage polyuréthane à partir de 3,2 tonnes.

PROTECTION : Système 3 couches, finition jaune RAL 1028

OPTIONS:

  • Roues à blocage
  • Roues non pivotantes
  • Ligne d'alimentation palan + intérrupteur cadenassable.
  • Collecteur d'alimentation 4 bagues, pour rotation sans fin
  • Peinture autre que RAL 1028
  • Galvanisation à chaud
.

.



.

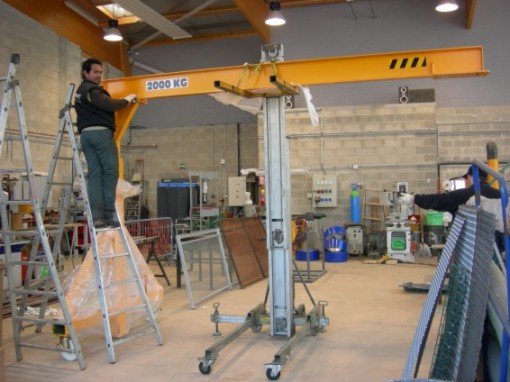

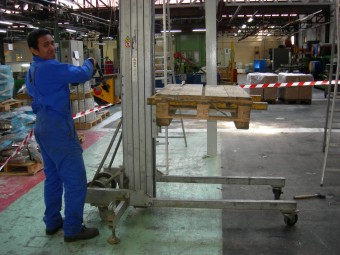

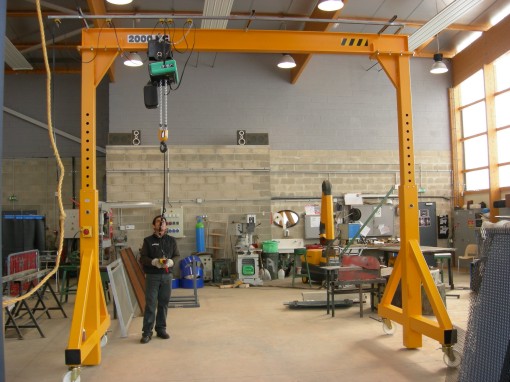

Montage d'un portique télescopique 2000 kg avec palan électrique

.

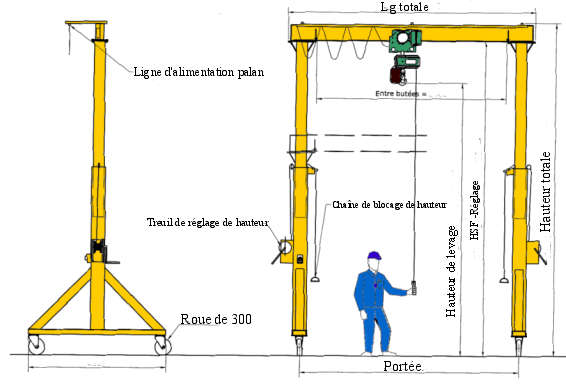

PORTIQUES TELESCOPIQUES

.

Portique d'atelier monté sur roues pivotantes pour service intérieur

NOS PORTIQUES SONT DEPLACABLES EN CHARGE sur sol lisse et propre.

Construction mécano-soudée, démontable en 5 éléments.

Roues en polyamide blanc jusqu'à 2 tonnes et à bandage polyuréthane à partir de 3,2 tonnes.

PROTECTION : Système 2 couches, finition jaune RAL 1007

OPTIONS:



TRIPODE TELESCOPIQUE ALUMINIUM

.

La conception aluminuim de ces tripodes les rend très légères et faciles à transporter. Elles sont très utiles pour intervenir sur chantier et particulièrement en travaux souterrains lorsqu'on ne dispose pas de point d'accrochage supérieur.

  • Montant aluminium réglable indépendamment au pas de 150mm.
  • Pieds articulés ayant deux possibilités : pointe bêche dans sol mou et sabot plat pour sol dur.
  • Tête fonderie d'aluminium haute résistance (500 - 1000) à plusieurs points d'ancrage permettant le mouflage ou accrochages divers.
  • Liaison des pieds assurée par sangle textile munie d'une boucle à cliquet.
  • Légère et peu encombrante repliée : 2m30
  • Possibilité d'incorporer un système treuil poulie
.
FORCE
KG
HAUTEUR
M
POIDS
KG
500
3
44
1000
3
44
2000
4
110
2000
4
110

.

.

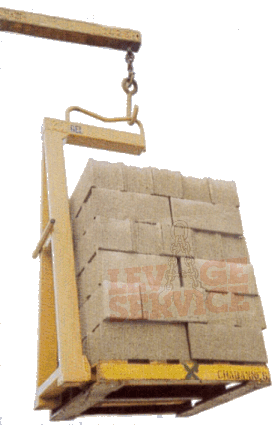

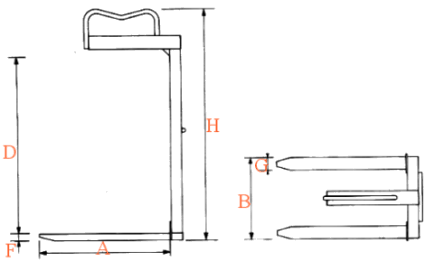

LEVE PALETTES

.

Ce lève-palette équilibré est du type léger. Sa conception, sa forme et l'utilisation d'aciers spéciaux ont permis d'obtenir des lève-palettes robustes mais plus legers, donc plus maniable que les modèles courants.
La faible épaisseur des fourches permet la prise aisée de toutes les palettes y compris les palettes perdues.
De par sa conception, ce lève-palettes a très peu de hauteur perdue, ce qui permet de proposer une hauteur utile importante par rapport à la hauteur totale.





OPTIONS



  • Dispositif d'autoéquilibrage
  • Protecteur de sécurité (contre les chutes pendant l'utilisation)
  • Anneau d'accrochage coulissant
  • Fourches réglables
  • En almuminuim



 .
.
CHARGE EN T
A
B
D
F
G
H
POIDS
kg
0.6
800
575
1075
35
75
1425
35
0.8
950
585
1350
42
85
1722
58
1.2
950
585
1500
46
85
1900
78
1.5
950
700
1720
46
100
2120
96
2
950
735
1720
50
130
2125
118
3
1150
800
1650
50
130
2190
260

.
