PALANS MANUELS C21

• LE PALAN LE PLUS LEGER DU MARCHE
  Utilisant les matières les plus performantes, cette gamme offre un gain de poids allant jusqu'à 50% par rapport a la concurrence.
  Le modèle de 0.5T avec 3M ; de levée pèse moins de 6KGS.

• ENCOMBREMENT TRES REDUIT
  Sa petite taille permet un transport et une mise en place très faciles .

• CHAINE DE CHARGE EN GRADE 100
  Ces chaînes sont les plus légères du marché et sont également galvanisées.

• CARTERS ETANCHES
  Ils empêchent l'entrée d'humidité et de corps étranger .

• FREINAGE EXCEPTIONNEL
  Freinage sans amiante.

• PEINTURE PLASTIFIEE
  La peinture électro-statique assure une protection durable et élégante.

• LA MARQUE CE
  Garantit la conformité de l'appareil aux directives Machines Européennes.

		L'appareil est garanti 12mois.


Robuste et économique Fabriqué à partir d'aciers haute résistance, cette gamme est d'une robustesse exceptionnelle mais à des niveaux de prix très intéressants. Carters de protection étanches Les carters protégeant le frein et le volant sont en acier et empêchent l'entrée d'humidité et de corps étranger. Frein de sécurité Le frein se déclenche immédiatement lors dès l'arrêt de la manoeuvre de levage. Arrêt de chaîne Empêche la chaîne de remonter dans le corps du palan. Les crochets pivotants Sont en acier allié estampé et sont équipés de linguets de sécurité robustes. Le guide-chaîne Permet d'engager correctement la chaîne sur la noix de levage et empêche l'entrée d'humidité et de corps étrangers. La chaîne de levage En acier allié Grade 8 est également protégée contre la corrosion par un zingage technique. La chaîne de manoeuvre est également traitée anti-corrosion. Garantie et marquage CE Tous les palans sont garantis 12 mois et sont conformes aux Directives Machine Européennes. Ils sont livrés avec leur certificat et mode d'emploi en langue française. Limiteur de couple Tous les palans à partir d'une capacité de 1 000 kg sont disponibles avec un limiteur de couple par friction en option.

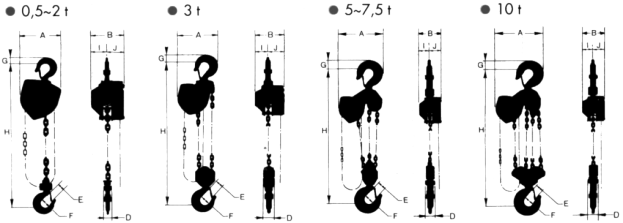

Capa. kg	Hauteur perdue mm	éffort en kg chaîne manoeuvre	dim. chaîne charge	poids 3 M. kg	Poids m. suppl.	A mm	B mm	D mm	E mm	G mm	dim. au linguet
500	305	21	6.3x19	10.3	1.5	89	67	50	80	305	26
1000	340	25	6.3x19	11.1	1.5	89	67	63	87	340	28
1500	385	32	7.1x21	15.5	1.8	93	73	75	105	385	34
2000	420	34	8.0x24	19.7	2	98	77	85	115	420	38
3000	465	34	7.1x21	23.4	2.5	93	73	60	150	465	38
5000	575	37	8.0x24	37.8	4.5	98	77	120	210	575	52

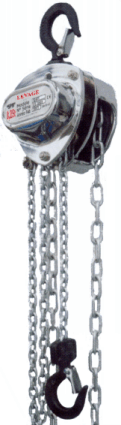

PALANS MANUELS SPM

Superbe finition chromée Noix de charge à aiguilles Freinage exeptionnel 1 seul brin de levage jusqu'à 3 tonnes Chaînes galvanisées grade 8 Crochets pivotants Marquage CE



Chaque appareil est testé individuellement et porte son numéro de série. Test éffectué par un service indépendant par SAQ Control AB.

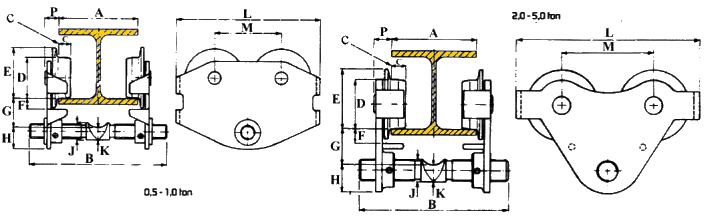

CHARGE kg LARG FER RAY. COURB. A B C D E F G H J K L M P 500 46-160 1250 46-160 212 20 70 88 20 56 35 32 19 264 130 24 500 161-280 1250 161-280 A+57 20 70 88 20 56 35 32 19 264 130 24 1000 50-160 1250 50-160 212 20 70 88 20 51 40 32 24 264 130 24 1000 161-280 1250 161-280 A+57 20 70 88 20 51 40 32 24 264 130 24 1600/2000 64-180 1800 64-180 248 24 100 120 24 63 51 40 32 335 165 31 1600/2000 181-300 1800 181-300 A+76 24 100 120 24 63 51 40 32 335 165 31 3000 74-180 2200 74-180 262 28 114 137 30 78 57 46 35 380 180 37 3000 181-300 2200 181-300 A+89 28 114 137 30 78 57 46 35 380 180 37 5000 82-180 2500 82-180 270 34 140 165 32 92 64 56 42 437 215 41 5000 181-300 2500 181-300 A+97 34 140 165 32 92 64 56 42 437 215 41

PALANS A LEVIER A CHAINE Y3

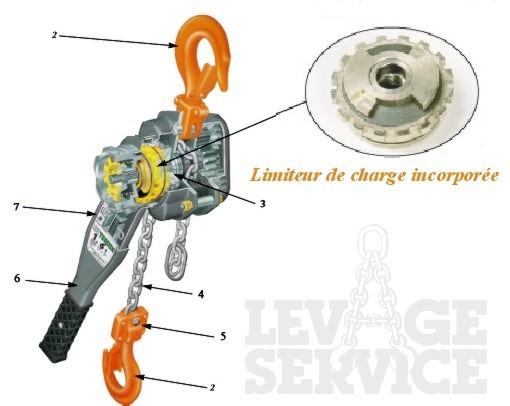

Limiteur de charge incorporée Ce mécanisme unique et breveté est incorporé dans le pignon d'entrainement. Il se déclenche automatiquement lorsqu'il y a surcharge et empêche toute déformation de l'appareil. Les crochets et linguets de sécurité (2) Ils sont les plus résistants sur le marché et s'ouvrent progressivement sans jamais se casser. Freinage exceptionnel (3) Utilisant un matériel sans amiante, le frein a été étudié pour fonctionner sans se gripper. Les carters étanches Ils empêchent l'entrée d'humidité et de corps étranger et assurent une grande longévité de cie de l'appareil Double système de sécurité Empêche toute chiute de charge par débrayage intempestif. . La chaîne galvanisée (4) Résiste aux applications les plus difficiles et corrosives. Le crochet de levage Il a été étudié pour minimiser le danger d'endommagement lorsqu'on est en position de montée maximale. Le corps plastifié noir (6) Electro-statique résiste aux égratignures et empêche la rouille. Le marquage CE (7) Garantit la conformité de l'appareil aux Directives Machines Européennes.

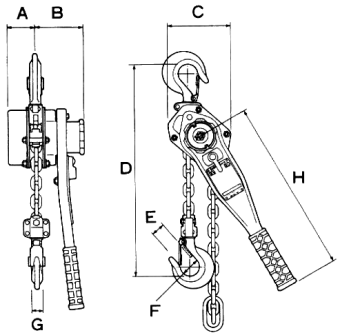

CHARGE POIDS KG LEVEE STANDARD A MM B MM C MM D MM E MM F MM G MM H MM 500 kg 3.6 1m500 26.5 83 85 265 23 35 15 284 800 kg 6.2 1m500 52.5 98.5 122 290 23 36 15 268 1600 kg 9.5 1m500 62.5 105 140 350 29 43 21 385 3200kg 15.5 1m500 83 110.5 176 420 36 53 28 385 6300 kg* 26.5 1m500 83 110.5 235 570 45 70 34 385 * Le palan à levier de 6300Kg travaille sur 2 brins

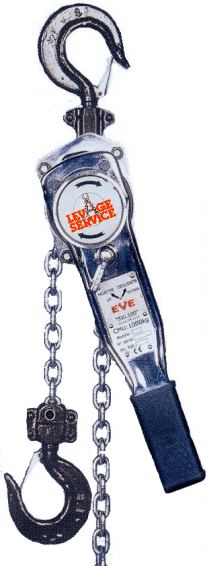

PALANS A LEVIER A CHAINE SXL

Superbe finition chromée Fabriqué à partir d'aciers haute résistance, cette gamme est d'une robustesse exceptionnelle mais à des niveaux de prix très intéressants. Carters de protection étanches Les carters protégeant le frein et le volant sont en acier et empêchent l'entrée d'humidité et de corps étranger. Frein de sécurité Le frein se déclenche immédiatement grace à 2 cliquets lors dès l'arrêt de la manoeuvre de levage. 1 seul brin de levage jusqu'à 3 tonnes La conception unique de cette gamme permet 1 seul brin jusqu'à 3 tonnes de capacité. Les crochets pivotants Sont en acier allié estampé et sont équipés de linguets de sécurité robustes. Le guide-chaîne Permet d'engager correctement la chaîne sur la noix de levage et empêche tout blocage intempestif. La chaîne de levage En acier allié Grade 8 est également protégée contre la corrosion par traitement technique Garantie et marquage CE Tous les palans sont garantis 12 mois et sont conformes aux Directives Machine Européennes. Ils sont livrés avec leur certificat et mode d'emploi en langue française.

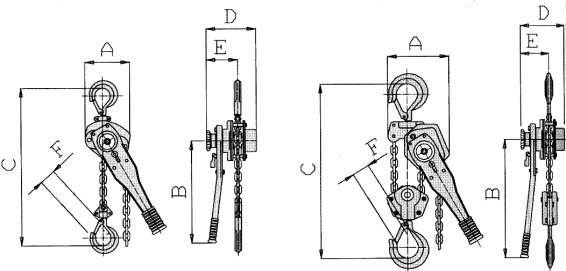

CHARGE H MINI LEVEE STANDARD A MM B MM C MM D MM E MM F MM POIDS KG 250kg 158 1m500 70 158 245 87 66 20 2.2 500 kg 278 1m500 118 278 310 143 90 23 4.8 1000 kg 278 1m500 140 278 320 153 90 28 7 1500kg 378 1m500 145 378 385 173 99 32 9.5 3000 kg* 388 1m500 199 388 460 200 112 38 20.2

  PALANS A LEVIER A CABLE



TYPE LM


 PALANS ELECTRIQUES ELEPHANT - Triphasé 380V

• ENCOMBREMENT TRES REDUIT
  Sa petite taille permet un transport et une mise en place très faciles .
• RAPPORT QUALITE/PRIX EXCELLENT
  Toute les prestations ci-contre sont fournies en standard sans supplement de prix.

• SECURITE INTEGREE
  Avec son limiteur de charge, arrêt d'urgence ; commande TBT, interrupteurs fin de course, marche anti-mono et sens de rotation, exct ….
• FREINAGE PUISSANT ET FIABLE
  Freinage sans amiante.
• MONTAGE ELECTRIQUE
  Par système de prise à emboîtement clipsable permettant une mise en place rapide et étanche.
• BELLE FINITION
  Avec sa peinture électro-statique et sa chaîne haute résistance zinguée.
• LA MARQUE CE
  Garantit la conformité de l'appareil aux directives Machines Européennes.
  L'appareil est garanti 12mois.

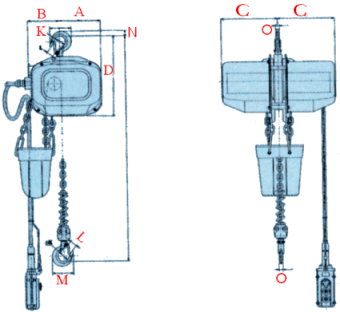

Force kg 500 1000 2000 3000 5000 A 161 170 133 148 183 B 124 128 165 208 273 C 224 239 239 239 239 D 311 349 372 427 480 K 43 50 65 60 70 L 26 33 38 46 63 M 84 103 136 165 183 N 19 25 35 49 53 O 14 15 26 35 35

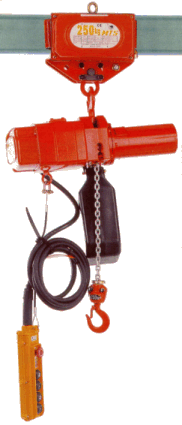

PALANS ELECTRIQUES ALPHA
Triphasé 380V ou monophasé

• ENCOMBREMENT TRES REDUIT/POIDS LEGER
  Sa forme moderne assure une hauteur perdue réduite et un poids léger.
• RAPPORT QUALITE/PRIX EXCELLENT
  Toute les prestations ci-contre sont fournies en standard sans supplement de prix.

• SECURITE INTEGREE
  Avec son limiteur de charge, arrêt d'urgence ; commande TBT, interrupteurs fin de course, , exct ….
• FREINAGE PUISSANT ET FIABLE
  Freinage sans amiante.
• SILENCIEUX
  Grâce à sa conception et à l'utilisation de carters en fonte d'aluminuim
• BELLE FINITION
  Avec sa peinture électro-statique et sa chaîne haute résistance zinguée.
• LA MARQUE CE
  Garantit la conformité de l'appareil aux directives Machines Européennes.

  L'appareil est garanti 12mois.

  EN STANDARD - sans supplément de prix Boite a boutons basse tension 24V(tri) Chaîne acier cémentée zinguée Fins de course haut et bas à friction Arrêt d'urgence Limiteur de charge à friction Câble d'alimentation 5 mètres Bac a chaîne Crochet de suspension

  EN OPTION - Avec supplément de prix Axe de chariot pour largeur de fer plus important Guirlande d'alimentation

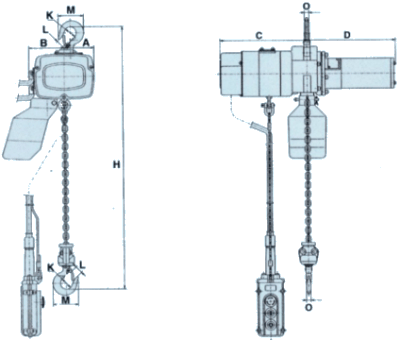

  Force kg 150 250 500 A 79 79 79 B 96 96 96 C 230 230 230 D EAH 233 233 233 D EAC 203 203 203 K 32 32 36 L 20 20 25 M 67.5 67.5 86.0 O 12 12 17

  Spécifications

  REF. FORCE KG Hauteur Perdue NBRE BRINS VIT. DE LEVAGE Chaîne mm Poids kg EAH EAB EAV EAH/EAB/EAV 016-mono 220V 160 325 1 15 15 ET 5 1 0 à 15 4x12 16 EAH/EAB/EAV 025-mono 220V 250 325 1 10 10 et 4 1 à 10 4x12 16 EAH/EAB/EAV 050-mono 220V 500 415 2 5 5 et 2 0.5 à 5 4x12 20 EAC-015 Tri 380V 150 325 1 9 4x12 18 EAC-015 Tri 380V 250 325 1 9 4x12 18 EAC-015 Tri 380V 500 415 2 4.5 4x12 21

  Caractéristiques


  Réf	Etanchéité Palan	Puiss. Moteur Levage W	Puiss. Moteur Direction W	Facteur marche % ED	Nbre Démarrage heure	Group. FEM
  Monophasé 220V - 1 vitesse / 2 vitesses / Vitesse variable
  EAH/EAB/EAV 016	IP 54	600	150	30	180	1 Am
  EAH/EAB/EAV 025	IP 54	600	150	30	180	1 Am
  EAH/EAB/EAV 050	IP 54	600	300	30	180	1 Am
  Triphasé 380V - 1 vitesse de levage
  EAC-015	IP 54	550	300	30	180	1 Am
  EAC-025	IP 54	550	300	30	180	1 Am
  EAC-050	IP 54	550	400	30	180	1 Am



  ---

    PALANS ELECTRIQUES ACCOUPLE A UN CHARIOT ELECTRIQUE

REFERENCE	CAPACITE KG	LEVEE STANDARD	NBRE BRINS	VITESSE LEVAGE	VITESSE CHARIOT	HAUTEUR PERDUE	RAY.COURBURE MINI	LARG FER	POIDS STANDARD
EFAM 0.5	500	3 M	1	7.0	20 M/MIN	604	1100	75-127	74
EFBM 0.5	500	3 M	1	7.0/1.8	20 M/MIN	604	1100	75-127	75
EFAM 1.0	1000	3 M	1	7.6	20 M/MIN	650	1100	75-127	87
EFBM 1.0	1000	3 M	1	7.6/1.9	20 M/MIN	650	1100	75-127	88
EFAM 2.0	2000	3 M	2	3.8	20 M/MIN	782	1500	100-152	104
EFBM 2.0	2000	3 M	2	3.8/1.0	20 M/MIN	782	1500	100-152	105
EFAM 3.0	3000	3 M	3	2.1	20 M/MIN	890	1500	100-152	147
EFBM 3.0	3000	3 M	3	2.1/0.5	20 M/MIN	890	1500	100-152	148

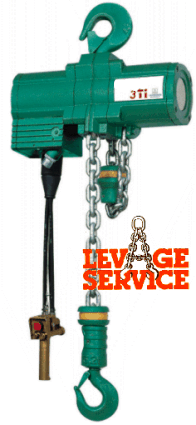

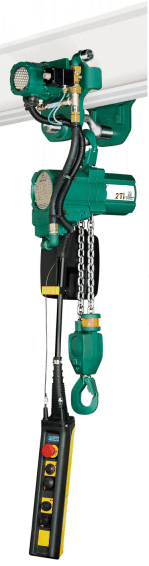

PALANS PNEUMATIQUES

250 KG A 100 T


• Robuste et fiable
• Maintenance économique
• Simple d'utilisation
• Facteur de marche 100%
• Silencieux

Pour 6 bars de préssion, capacité de 250 kg à 100 Tonnes
Les palans pneumatiques sont livrable avec differents types de commandes
Les principaux critères sont :

• VITESSE VARIABLE A VOLONTE
• CONDITIONS D'UTILISATION
• POSITION DE L'OPERATEUR
• CAPACITE DU PALAN

CAPACITE EN TONNE	0.25	0.5	1	2	3	6	10	16	20	25	37	50	100
VITTESSE MONTEE EN CHARGE M/MIN	20	11	5.5	2.7	5	2.5	1.6	1	0.55	1.1	0.65	0.45	0.35
VITESSE MONTEE SANS CHARGE M/MIN	42	19	11	5.5	10	5	3.2	2	1.2	2.3	1.6	1.3	0.7
VITESSE DESCENTE EN CHARGE M/ MIN	38	17	11	5.5	10.8	5.4	3.4	2.1	1.4	1.9	1.5	1.4	0.8
CONSOM. AIR LEVEE M3/MIN	1.2	1.2	1.2	1.2	4	4	4	4	2. 9	5.5	5.5	5.5	11
CONSOM. AIR DESCENTE M3/MIN	1.5	1.5	1.5	1.5	5.5	5.5	5.5	5.5	3.7	6.5	6.5	6.5	12
POIDS KG 3 METRES	27	27	28	34	86	110	156	240	285	498	880	855	2460
HAUTEUR PERDUE m/m	450	450	450	480	593	674	813	890	1090	1282	1400	1700	2200

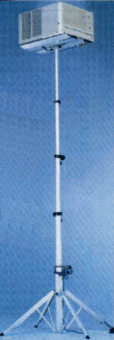

MAT TELESCOPIQUE ELECTRIQUE

Réalisé en alliage d'aluminium (1 mat + 1 plateau ) Très stable grâce à ses pieds pourvus de patin anti-glisse (roues en option) Le levage et la descente électriques de la charge sont réalisés par l'intermédiaire d'un treuil en 230 V monophasé (4 A) pourvu d'un déblocage manuel en cas de panne de courant. Mise en place en 1 minute sans aucun outil. Vitesse variable et en cas de surcharge le limiteur de charge intégré coupe le circuit de levage Arrêt d'urgence sur le bloque moteur. Hauteur de levage jusqu'à 5,2 mètres Commande par boitier de commande à vitesse variable Charge d'essai 120kg jusqu'à 3,4 mètres, 80kg jusqu'à 5.2 mètres de levée Roues avec frein pour le mât hauteur 5,20 m (option pour les autres) Poids du plateau 5 kg

Particulièrement utile comme auxiliaire de travail pour le levage de charge (climatiseur, lampe d'éclairage, plaques de couverture plâtre, etc. ... ) ou comme pied de soutien (pose de canalisations).

MODELE	Hauteur de base du plateau	Hauteur de levage m.	Charge admise Kg	Poids du mât Kg	Cotes pieds fermés mm	Cotes pieds ouverts mm
CM -270 H1	850	2.7	82	14	150x150	990x990
CM-340 H1	950	3.4	82	26	300x300	1530x1530
CM-520 H1	1050	5.2	82 à 3.4m 55 à 5.2m	38	380x380	2000x2000

ELEVATEUR LEVE-GAINES

Caractéristiques Treuil manuel silencieux à une vitesse Mât téléscopique en aluminuim avec système à triple galet (sans entretien) Verrouillage de chaque élément du mât par système breveté en cas de rupture du câble Surface de travail réduite (Hauteur 1,99m - Largeur 0,80m) Capacité de 300 à 460 kg, avec un centre de gravité éloigné de 45cm du mât Grande variété de fourches (Pour palette, à plateau; ajustable, basculeur de fût, Fourche potence,....)

MODELE	HAUTEUR LEVAGE	CAPACITE	POIDS
LV01	1.52m	460 kg	117 kg
LV02	3.05m	460 kg	137 kg
LV03	4.60m	365 kg	165 kg
LV04	6.10m	365 kg	184 kg
LV05	7.50m	300 kg	204 kg

Les modèles LV01, LV02, LV03 ne possedent pas de stabilisateurs latéraux (en option)
